引言

鈦合金具有高強度比、優(yōu)良的生物相容性、出色的耐蝕性及較好的高溫性能，廣泛應(yīng)用于航空航天、海洋工程、能源化工及生物醫(yī)療等領(lǐng)域[1,2]。然而鈦合金表面硬度低、耐磨性差、耐疲勞性差等缺點嚴重地限制了其應(yīng)用范圍[3]，鈦合金的表面強化成為了研究熱點之一。

近年來，針對鈦合金提出了許多的表面處理技術(shù)，包括熱噴涂、冷噴涂、電火花強化、滲碳、CVD、PVD、離子注入、激光合金化等。其中熱噴涂制備的涂覆層與基體結(jié)合強度不佳，冷噴涂易產(chǎn)生劇烈的塑性變形；電火花強化操作簡單，卻易產(chǎn)生微裂紋；離子注入精確可控，但設(shè)備造價高等問題[4-12]。各種表面處理技術(shù)都有其獨特的優(yōu)缺點和適用范圍。在選擇表面處理技術(shù)時，需要根據(jù)實際需求和條件進行權(quán)衡和選擇。在眾多的表面處理中，滲氮處理具有滲速快、工件變形小、化學穩(wěn)定性高、工藝簡單等優(yōu)點，也能與其它處理技術(shù)進行復(fù)合強化，是提升鈦合金表面硬度、耐磨性、耐蝕性等性能的有效方法，研究人員對此進行了大量的研究。然而目前對于鈦合金滲氮的相關(guān)研究比較零散，缺乏系統(tǒng)、詳盡的歸納和總結(jié)。

基于此，本文對氣體滲氮、真空滲氮、離子滲氮、激光滲氮、催化滲氮、復(fù)合滲氮等工藝的研究現(xiàn)狀進行了梳理，闡述了滲氮溫度、時間、氣壓、激光功率以及掃描速度等工藝參數(shù)對鈦合金滲層組織和性能提升的影響，以期為鈦合金表面強化技術(shù)的進一步發(fā)展提供參考。

1、鈦合金滲氮原理

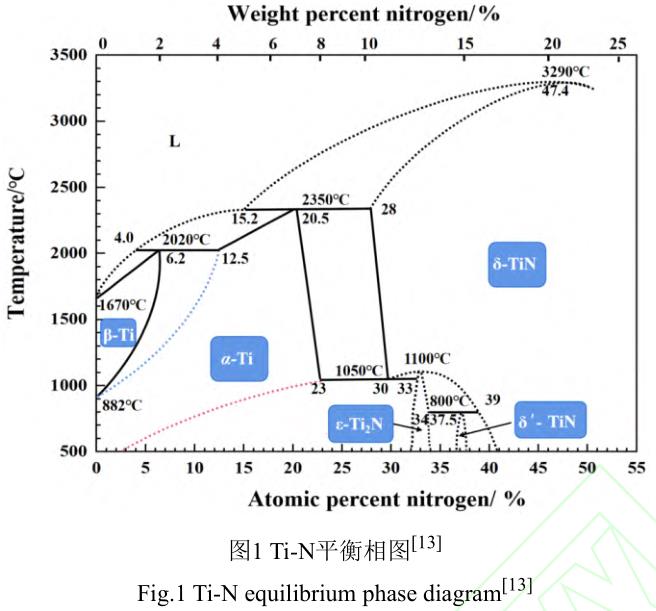

圖1為Ti-N平衡相圖，其描述了在不同溫度和氮濃度條件下，氮在鈦晶體中的溶解度范圍、氮與鈦的相互作用及相之間的轉(zhuǎn)變關(guān)系和臨界點[13]。從圖中可以看出，在低溫和低氮濃度條件下，氮在鈦晶格中占據(jù)間隙位置，形成固溶體α-Ti（hcp結(jié)構(gòu)），隨著溫度升高，超過約882℃(β轉(zhuǎn)變溫度)，便會形成具有bcc結(jié)構(gòu)的固溶體β-Ti。同時氮在α-Ti相中的溶解度較大，氮與鈦的親和力強，在一定條件下能形成TiN或Ti2N等不同穩(wěn)定的化合物，每種化合物都具有其獨特的性質(zhì)，在滲氮處理中有著重要的應(yīng)用價值。

因此理解Ti-N平衡相圖有助于指導鈦合金滲氮處理條件的選擇，以實現(xiàn)期望的性能提升。

鈦合金滲氮是通過將鈦合金置于含氮氣氛的高溫環(huán)境中，使氮原子滲入到合金表面并與鈦發(fā)生化學反應(yīng)生成表面氮化層。其中滲氮反應(yīng)過程分為四個步驟：在鈦合金表面的吸附、分離和滲入及在基體內(nèi)部的擴散。由于擴散步驟完成反應(yīng)所需的能壘最高，是決定氮化過程速率的關(guān)鍵步驟[14]。鈦合金滲氮后，一般將在合金表面生成外部為TiN，中間為Ti2N，內(nèi)部為α-Ti/β-Ti(N)的復(fù)合結(jié)構(gòu)滲氮層。圖2為鈦合金滲氮動力學過程示意圖[15]，總的來說：在一定條件范圍內(nèi)，提高滲氮溫度能促使氮原子擴散速率急劇增加，原子振動能增加，越過勢壘的遷移率增加，滲氮速率得到提高，而隨著滲透深度的增加，氮濃度降低，將導致固溶體中的氮含量降低，氮化物層生長速率下降。

2、鈦合金滲氮工藝及機理

2.1氣體滲氮

氣體滲氮是將NH3或N2通入被加熱至滲氮溫度的密封滲氮爐中，使活性氮原子被工件表面吸附并向內(nèi)擴散，從而生成滲氮層。

2.1.1滲氮溫度影響

根據(jù)菲克第一定律，滲氮溫度與擴散速率呈正相關(guān)關(guān)系，提高溫度能提高氮原子活性和向內(nèi)擴散動力。

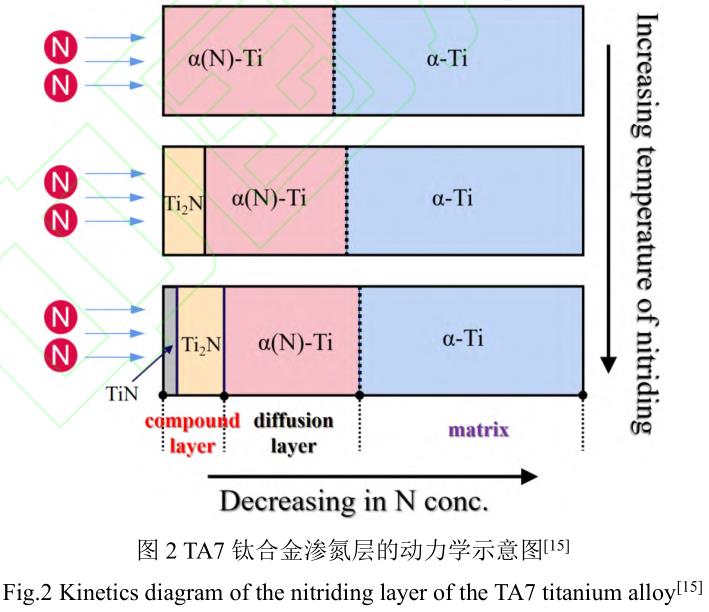

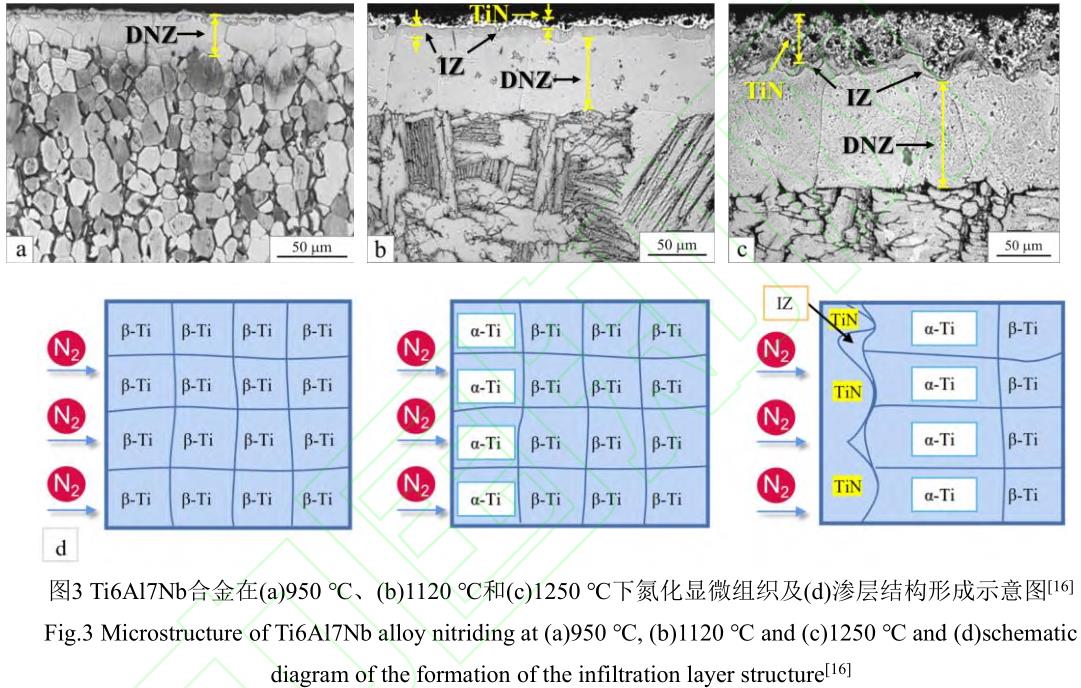

Ti6Al7Nb合金在950℃、1120℃和1250℃下滲層基本由氮化物層、中間層和擴散層組成，如圖3(a)-(c)所示。提高滲氮溫度后，氮首先在鈦合金β相中形成間隙固溶體，α相在β晶粒邊界上優(yōu)先成核，β相完全轉(zhuǎn)變?yōu)棣料啵纬傻瘮U散區(qū)(DNZ)，之后擴散區(qū)中晶粒向基底內(nèi)部傾向生長，當α相中的氮氣濃度達到飽和狀態(tài)后，便形成TiN層。氮化層生成過程中伴隨著Al的積累偏析，堆積形成的富鋁帶阻礙了氮化物層生長，導致薄中間區(qū)(IZ)的形成，在氮化物層下方呈波浪狀的形態(tài)，如圖3(d)[16]。TC4合金在1050-1150℃內(nèi)滲氮，提高滲氮溫度促進TiN層厚度增加，硬度增加，1150℃時達到最高的1100HV[17]。

TZ20合金在500℃-650℃的滲氮動力學遵循拋物線規(guī)律急劇增長，擴散速率與溫度呈正相關(guān)，產(chǎn)物由Ti2N向Ti3N2-x、Ti4N3-x轉(zhuǎn)變[18]。CP-Ti經(jīng)1000℃滲氮后，滲層表面產(chǎn)生裂紋，相之間存在高殘余應(yīng)力，抗空蝕性能降低[19]。Zhecheva等人[20]發(fā)現(xiàn)提高滲氮溫度后鈦合金內(nèi)部晶粒不斷生長，高于β相變溫度后，顯微組織由均勻變得不規(guī)則，引起結(jié)構(gòu)和應(yīng)力的突變，滲層產(chǎn)生微裂紋、凹坑等缺陷，結(jié)合力等性能強度降低。由上可知，提升滲氮溫度增強了氮擴散系數(shù)，促進了滲氮動力學，TiN生成增加，滲氮層性能得到提升。而高溫滲氮可能會導致晶粒粗大、引入高殘余應(yīng)力、使得組織疏松，產(chǎn)生缺陷及變形，性能退化。

2.1.2滲氮時間影響

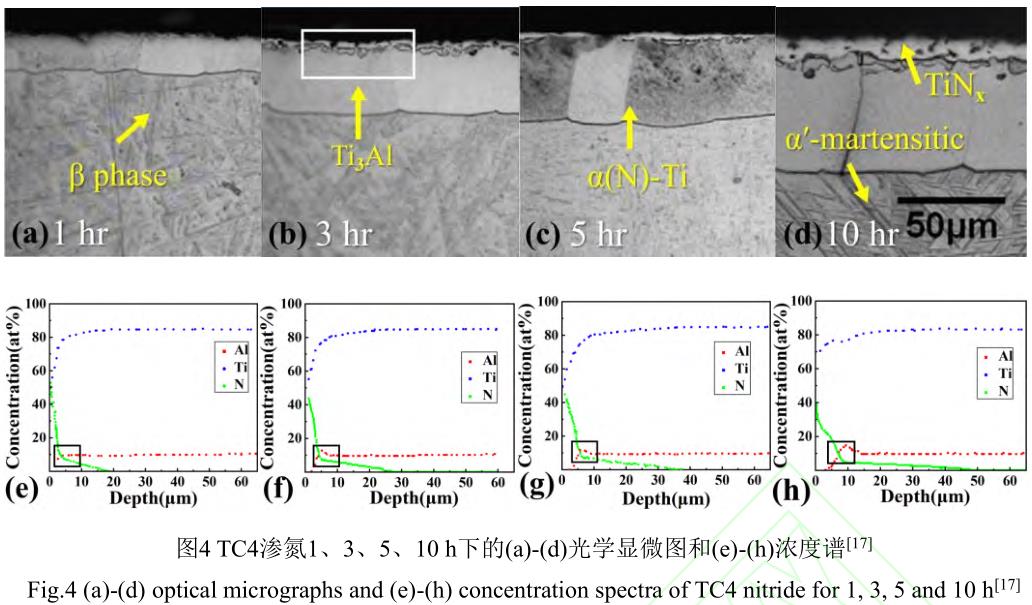

在純氮中對TC4進行1、3、5、10h的滲氮，發(fā)現(xiàn)延長滲氮時間，滲層表面TiN等化合物增多，硬度增加[21]。TZ20合金在增加滲氮時間后，滲層厚度增加，綜合性能增強[18]。Ti6Al4V在滲氮8h后只生成了極少量δ-TiN，經(jīng)16、24h滲氮后δ-TiN層增多且致密，硬度分別增加6.5%、10%[22]。Lee等人對TC4分別進行滲氮1、3、5、10h，發(fā)現(xiàn)氮滲入深度增加，滲氮層厚度由20μm增至50μm，滲層依次包括：表面少量的TiNx、中間α(N)-Ti以及內(nèi)部α′-馬氏體相，如圖4(a)-(d)所示。由于Al與Ti在TiNx和α(N)-Ti的交界處聚集生成Ti3Al，嚴重限制氮擴散，氮濃度在富Al區(qū)急劇下降，如圖4(e)-(h)所示[17]。由此可見，滲氮時間決定了滲層中氮化物的類型與含量。在溫度一定的情況下，滲氮時間越長，氮擴散滲入越深，生成氮化物增加，滲層性能增強。然而在生成穩(wěn)定的氮化層后，致密的滲層會阻礙氮的滲入，使擴散速率減慢，延長滲氮時間不再提高滲層性能，甚至惡化。

2.1.3氮勢影響

通過控制氣體成分比能調(diào)節(jié)滲氮氣氛中的供氮能力，實現(xiàn)理想的滲氮效果。楊峰等人[23]發(fā)現(xiàn)氮氬比不改變TA2滲氮層的相組成，但純N2下的滲層硬度高于氮氬混合條件下的滲層硬度。低氮氬混合滲氮下，難以生成鈦的氮化物，滲氮層較薄，致密性低，耐腐蝕性能低。增加氮氣比后滲層中TiN相先增加后減少，表面整體硬度增大。因此精確控制氮勢對于滲氮過程至關(guān)重要，氮勢過低，氮原子活性低，滲勢減弱，導致TiN硬質(zhì)相生成減少，滲層性能降低。而高氮勢能促進穩(wěn)定的氮化物相，但過厚的滲氮層易產(chǎn)生裂紋。

2.2真空滲氮

真空滲氮是指在真空環(huán)境下以脈沖方式將活性氮原子擴散并滲入到金屬內(nèi)部。真空滲氮具有滲度快、凈化與活化工件表面、無氧化、溫度可控等優(yōu)點[24]，可適用于孔隙、狹縫等復(fù)雜形狀的工件。

2.2.1滲氮溫度、時間影響

呂源遠等人[25]提高對鈦鋯基合金47Zr的滲氮溫度，發(fā)現(xiàn)滲透深度從50μm增至180μm，Ti2N生成增多，表面硬度增加。850℃滲氮時，表面生成顆粒疏松層，粗糙度急劇增大，耐磨性能降低。研究顯示，提高TC4合金的滲氮溫度促進活性氮原子生成并向內(nèi)擴散，850℃滲氮時，氮化物相與固溶相配比達到最佳，滲層綜合性能最優(yōu)。而達到900℃時，化合物層與基體之間產(chǎn)生分界和裂紋[26]。在TC4滲氮中，滲氮深度與滲氮時間遵循拋物線關(guān)系增長，但滲氮層增厚后會減弱氮擴散動力，滲速減緩，滲氮10h后，滲層硬度和耐磨性不再變化[27]。由上可知，滲氮溫度、時間對真空滲氮的影響與對氣體滲氮的影響具有相似規(guī)律。

2.2.2壓力影響

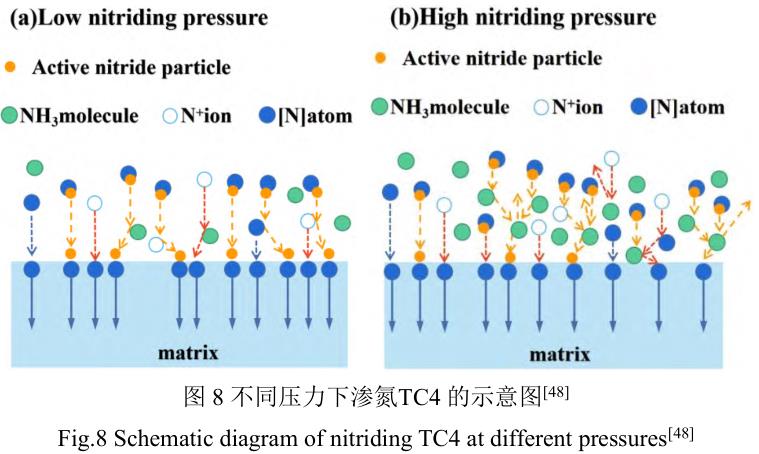

滲氮壓力影響著滲透深度、滲氮速率及滲氮反應(yīng)的進行程度。TC4在負壓下滲氮，其氮化物相對較少，結(jié)構(gòu)均勻致密。而正壓下氮化物多，但滲層組織脆，耐磨性能和疲勞性能不佳[28]。楊闖等人[29]對TC4真空滲氮發(fā)現(xiàn)增大滲氮壓力促進氮原子活化，氮化物增多，滲層硬度、耐磨性增強。而過高壓力會導致大量氮化物生成與堆積，對基體產(chǎn)生壓應(yīng)力，使得滲層開裂，組織疏松，硬度及耐磨性降低。

2.2.3間歇周期影響

在TC4滲氮過程中增加間歇周期，氮擴散區(qū)域增大，滲層致密、硬度高，而過長間歇周期使得氮化物在表面堆積，鈦晶格間隙變小，減緩氮原子擴散，滲層組織疏松，硬度、耐磨性下降[30]。在間歇真空氣體滲氮（IVGN）TB8合金中發(fā)現(xiàn)氮原子擴散得到增強，產(chǎn)生了深氮擴散區(qū)，制備的滲層致密、無缺陷，與基底結(jié)合強度增加，摩擦系數(shù)降低，而非IVGN滲氮層組織疏松[31]，表面硬度降低，主要結(jié)果如圖5所示。因此合理地調(diào)整間歇周期能提升滲層性能，增加間隙周期能減少過度氮化反應(yīng)，降低脆性相或高殘余應(yīng)力的形成，使?jié)B氮層更加致密、穩(wěn)定。

2.3離子滲氮

離子滲氮是指含氮氣氛在電場作用下通過輝光放電使氮離子轟擊工件表面、滲入內(nèi)部形成氮化層[32]。離子轟擊能有效破壞表面致密鈍化膜，活化表面[33]，引入內(nèi)部晶體位錯、增加原子擴散系數(shù)，具有滲速快、能耗低、無污染等優(yōu)點[34,35]。

2.3.1滲氮溫度影響

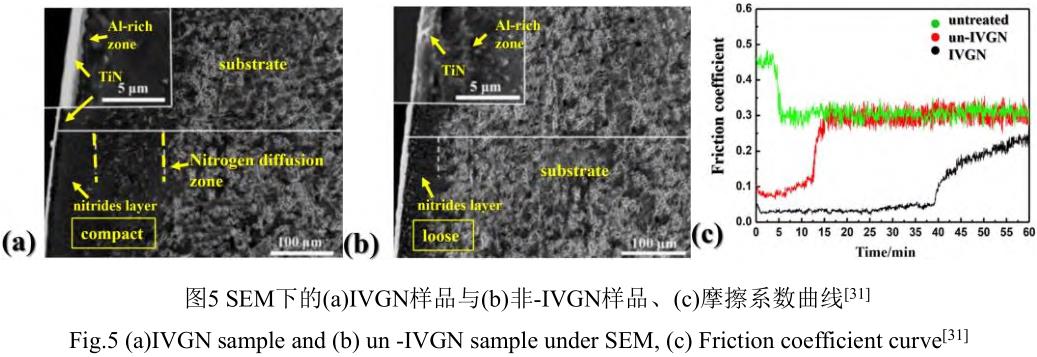

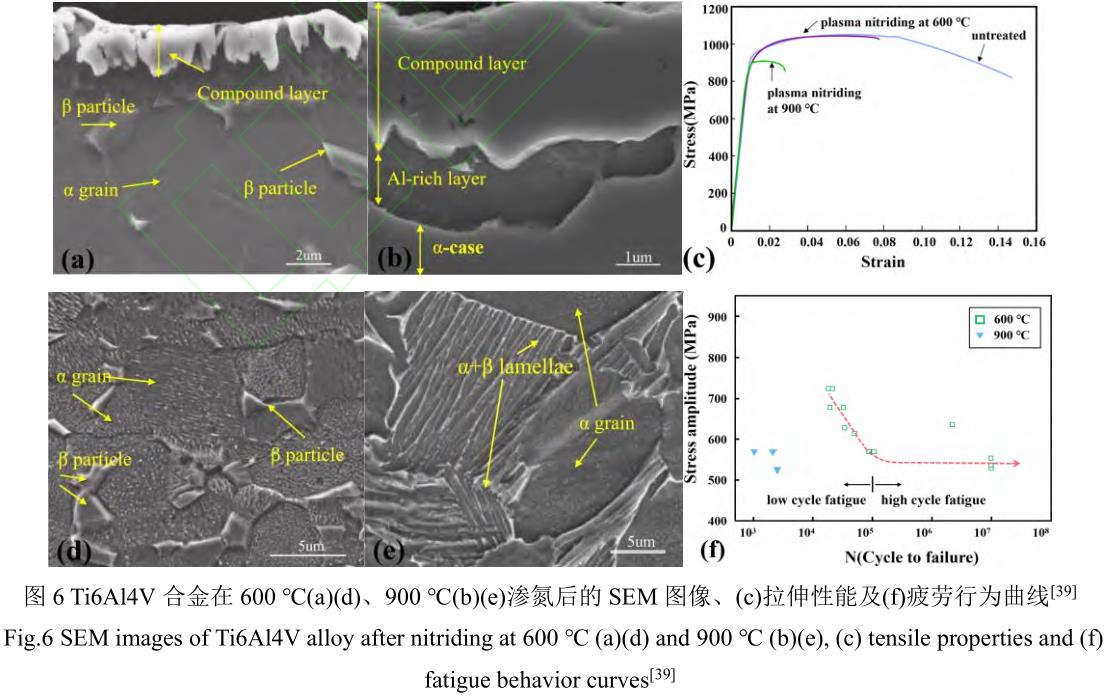

在TC4離子滲氮過程中發(fā)現(xiàn)升高溫度促進氮擴散深度增加，化合物層呈指數(shù)增長，但滲層表面粗糙度也急劇增加[36]。對于UNSR50400合金，滲氮溫度的升高能促進氮的擴散和Ti2N、TiN的生成，使得滲層硬度升高，而溫度超過900℃后生成了脆性層和片狀結(jié)構(gòu)，滲層抗裂能力、抗磨損性能降低[37]。研究發(fā)現(xiàn)TC4在600℃離子滲氮時，厚化合物層和α層的形成得到限制，有效地改善了鈦合金的摩擦學性能和表面抗裂紋擴展能力[38]。Farokhzadeh等人[39]對比研究了TC4合金600℃與900℃滲氮層，600℃下微觀結(jié)構(gòu)主要由等軸α晶粒、晶界β和α晶粒內(nèi)部細小的再結(jié)晶β顆粒組成，無脆性α層生成，如圖6(a)(d)，化合物層和擴散區(qū)之間的良好結(jié)合降低了疲勞破壞的可能性。而900℃滲氮后滲層力學性能惡化，主要是由于生成了厚化合物層和脆性α層，結(jié)構(gòu)轉(zhuǎn)變?yōu)殡p峰結(jié)構(gòu)(等軸α晶粒+薄片狀α+β集束)，如圖6(b)(e)，晶粒尺寸增加約5倍，粗糙度顯著增加、復(fù)合層提前開裂，導致滲氮層疲勞壽命降低，抗拉強度降低13%，延展性降低78%，如圖6(c)(f)。

由此可知，對于離子滲氮，提升滲氮溫度能增強擴散動力學，促進活性氮原子向內(nèi)滲入，使?jié)B層綜合性能增強。但高溫會使晶粒粗大，組織疏松及產(chǎn)生裂紋，導致滲層性能弱化。滲氮溫度對滲氮層組織和性能的影響相似于氣體、真空滲氮。因此在鈦合金滲氮中要合理地控制滲氮溫度，優(yōu)化滲層組織，制備優(yōu)異滲氮層。

2.3.2滲氮時間影響

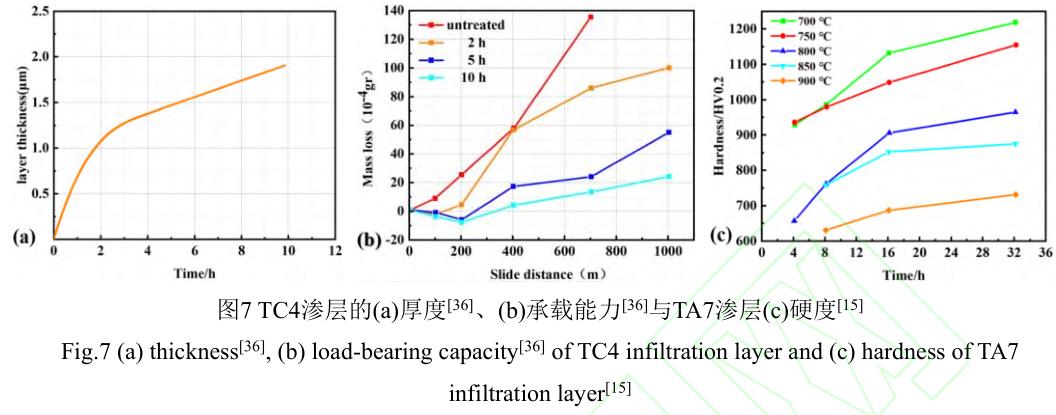

系列研究表明適當延長滲氮時間使氮充分擴散，滲層綜合性能增強。TC4滲氮2、5、10h后，滲層厚度與滲氮時間遵循拋物線性增長，滲層硬度、耐磨性增強、承載能力提高，如圖7(a)(b)所示[36]。在滲氮TA7時前期滲速快，滲層硬度顯著增加，16h后氮原子固溶度增加及化合物層形成，減緩了氮原子的擴滲，使得氮化物生成減緩，滲層硬度增速減緩[15]，如圖7(c)所示。在實際應(yīng)用和生產(chǎn)中，若過度延長滲氮時間會增加能耗和生產(chǎn)成本，還可能會減短設(shè)備的使用壽命。

2.3.3滲氮氣氛影響

滲氮氣氛包含有NH3、N2、N2+H2、N2+NH3等，可根據(jù)應(yīng)用需求進行選擇和控制。研究表明，滲氮氣氛的組成在滲氮過程中起著重要作用，適宜的氣氛能促進氮擴散效率。純鈦在N2-NH3混合氣氛中滲氮的效率比在NH3氣氛中更高，混合氣氛中高氮濃度作用氮擴散速率增加，促進TiN和Ti2N的生成，滲層綜合性能提高[40]。β-21s鈦合金在純N2和20%H2稀釋N2兩種氣氛中分別滲氮，發(fā)現(xiàn)混合氣氛下滲氮層具有更加優(yōu)異的生物相容性[41]。滲氮氣氛中加入H2還能還原鈦合金表面氧化膜，活化表面，促進氮原子滲入。表1總結(jié)了不同氣氛下鈦合金滲氮層的性能，所列工藝的溫度在750-950℃之間，時間在3-10h之間。

2.3.4氣體壓力影響

離子滲氮中氣體壓力影響著離子束的形成和性質(zhì)，調(diào)節(jié)氣壓能控制離子源中的離子濃度和能量，從而影響滲氮中氮的傳質(zhì)數(shù)。TC4在50-300Pa條件下離子滲氮，滲氮過程中氣壓決定著活性氮化物顆粒形成和遷移，NH3分子分裂的N+離子和N原子與活性氮化物粒子會相互碰撞。增大氣壓后，分子供應(yīng)量增加，粒子間相互碰撞的頻率增加，導致氮氣傳質(zhì)中能量降低，滲入顆粒減少，其示意圖如圖8(a)、(b)。200Pa時活性氮化物顆粒、N+離子和N原子的數(shù)量及相互碰撞的能量損失達到平衡點，氮傳質(zhì)處于最佳，滲層具有最佳綜合性能[48]。

2.4激光滲氮

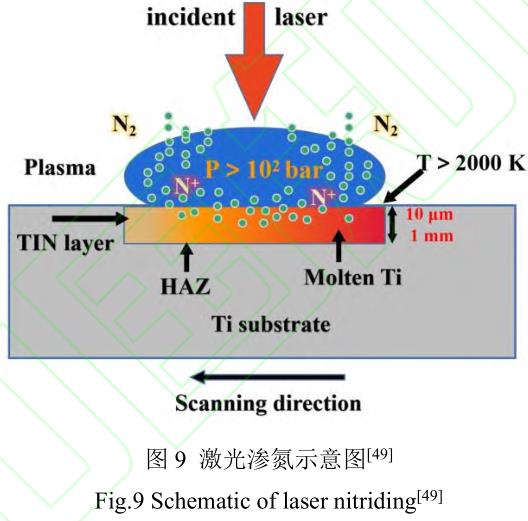

激光滲氮具有極大應(yīng)用潛力，其有兩種方法：一種是直接在滲氮介質(zhì)作用下滲氮，在氨氣或氮氣中利用高能量密度的激光使活性氮原子溶入并擴散到熔融鈦中瞬間反應(yīng)，快速凝固制備氮化鈦層[49]；另一種是由激光沖擊表面產(chǎn)生位錯、晶界等缺陷，高能量使得表面發(fā)生形變，再進行滲氮的綜合處理工藝[50]。激光滲氮的示意圖如圖9所示，其具有工件變形小、滲層精確可控、可區(qū)域選擇性滲氮、處理效率高等優(yōu)點，但易產(chǎn)生邊緣效應(yīng)、滲層開裂。

2.4.1激光功率影響

激光功率決定著能量輸入和作用時間，當功率密度達到一定閾值時，氮化過程才能有效進行[51]。提高激光功率能增加氮在鈦合金中溶解度，并使對流渦流數(shù)增加，氮被輸送至更深的熔化區(qū)，滲層增厚、表面硬度增強；而過高功率滲氮會導致滲層表面粗糙度、孔隙增加并產(chǎn)生裂紋[52]。研究發(fā)現(xiàn)在TC4滲氮過程中提高功率促進枝晶向基體方向生長，氮滲透性增強[53]，滲層中塊狀TiN枝晶結(jié)構(gòu)數(shù)量和密度減少，細長枝晶和窄枝晶增加，滲層耐磨性能提高[54]；應(yīng)用過高功率易導致表面氧化及合金元素選擇性揮發(fā)，阻礙鈦合金對激光的吸收，減弱滲氮效果[55]。綜上所述，激光功率是決定激光滲氮效果的關(guān)鍵參數(shù)之一，其大小需要合理根據(jù)具體材料特性、期望的滲氮層性能等因素綜合考慮和精確調(diào)控。

2.4.2氮氣含量影響

滲氮過程中氮氣含量影響著滲氮層的穩(wěn)定與一致性，實現(xiàn)對氮氣的精確控制尤為重要。Kaspar等人[56]發(fā)現(xiàn)TC4滲氮層的抗空蝕性隨氣氛中含氮量的增加而顯著提高，當?shù)繛?1%時，滲氮層致密、無裂紋，具有最佳的抗空蝕性能。系列研究發(fā)現(xiàn)TC4滲氮過程中降低氮氬比使?jié)B層中TiN減少，且滲層晶體結(jié)構(gòu)由FCC向HCP結(jié)構(gòu)轉(zhuǎn)變，滲層與基體之間結(jié)合強度增強，在N2含量低于40%時，滲層表面未產(chǎn)生裂紋，高N2含量下滲層易產(chǎn)生裂紋，合金元素產(chǎn)生選擇性汽化[52-54]。對純鈦進行滲氮，發(fā)現(xiàn)稀釋N2會使TiN數(shù)量減少且分布不均，滲層生物相容性、硬度、耐腐蝕性降低；當N2含量過低時，表面無滲層形成[57]。綜上，過高的氮氣含量并不意味著更好的滲氮效果，若氮化反應(yīng)過于劇烈，易導致氮化物生長不均或產(chǎn)生裂紋等缺陷。稀釋氮氣雖可有效地減少滲氮層開裂，但也會弱化滲層的結(jié)構(gòu)與性能。

2.4.3掃描速度影響

掃描速度是指激光滲氮中激光束在材料表面上移動的速度，其影響著滲氮過程中激光束的聚焦效果。

對純鈦進行激光滲氮，發(fā)現(xiàn)增加掃描速度能減少孔隙，但會導致相互作用區(qū)的激光能量不足，熔池內(nèi)對流效應(yīng)減弱，生成非枝晶的薄TiN滲氮層，滲氮層硬度和耐腐蝕性急劇降低，而掃描速度降低能增加熔池深度，TiN枝晶密集、呈柱狀，而過低的掃描速度會使?jié)B層出現(xiàn)沿著掃描方向垂直的裂紋，從固化邊緣向中心區(qū)域擴展，且裂紋間呈現(xiàn)相似的間隔，如圖10所示[49,52,57]。掃描速度還影響著熔池形成和凝固，高掃描速度下的熔池較小、凝固鋒形狀尖銳[58]。綜上，掃描速度直接影響著激光滲氮的均勻性和深度。若掃描速度過快，容易導致滲氮不充分，滲氮層深度、硬度降低。相反，若掃描速度過慢，易產(chǎn)生熱應(yīng)力、開裂等問題。

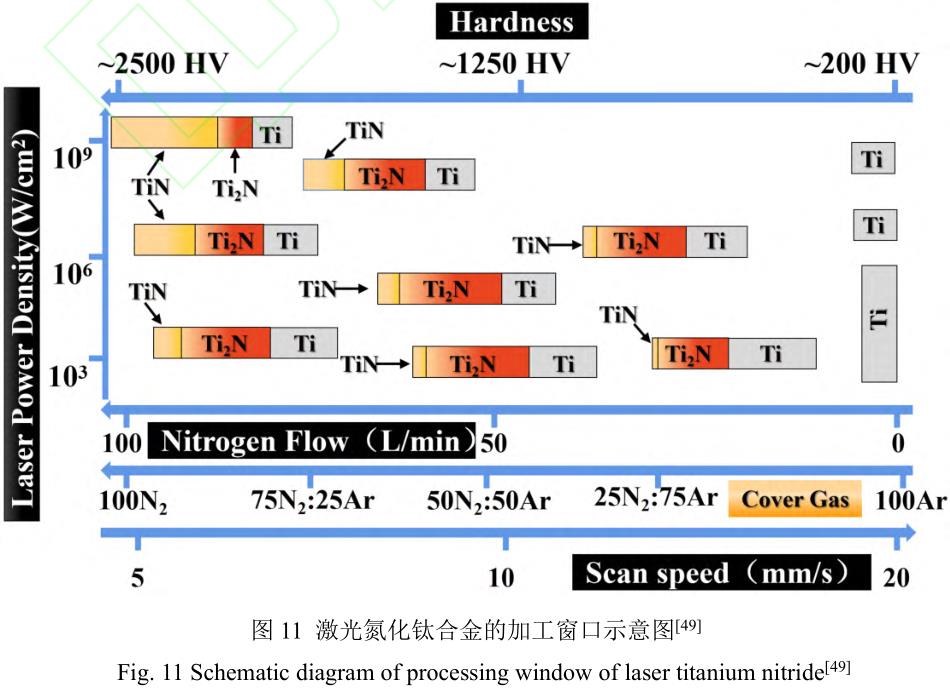

在實際應(yīng)用中，鈦合金激光滲氮中不存在單一的工藝參數(shù)作用，而是受到多工藝參數(shù)耦合作用，如在高激光功率和低掃描速度下，氮化物形成增加，但熔區(qū)殘余應(yīng)力高，裂紋擴展趨勢增加；在高激光功率和高掃描速度下，快速滲氮減少了熔池中的熱量輸入，減少了裂紋產(chǎn)生。圖11為鈦合金激光滲氮加工窗口示意圖，直觀地展示了能量密度、掃描速度和氮氣流量等工藝參數(shù)對滲層組織和性能的影響，合理地調(diào)整便能獲得理想的高質(zhì)量滲氮層。表2總結(jié)了不同工藝參數(shù)下鈦合金激光滲氮效果。

2.5稀土催化滲氮

催化滲氮指用催化劑來促進氮與合金反應(yīng)，以提高表面性能，我國稀土資源儲量豐富，稀土催化滲氮成為應(yīng)用前景極高的滲氮方法。滲氮中加入含稀土元素或稀土化合物可以促進氧化還原反應(yīng)、活化表面、引發(fā)晶格畸變，促進活性氮原子滲入，從而提升氮擴散速率和固溶強化[50,61]。有研究發(fā)現(xiàn)滲碳過程中摻雜的稀土元素穩(wěn)定和增強了碳在鐵亞表面的吸附能，提高了碳濃度，促進了碳向鐵亞表面的擴散，為稀土對滲碳的催化擴散影響機制提供了基本見解[62]。另外，Yang等人[63]借助第一性原理計算揭示了稀土元素La、Ce在氮化過程中的催化擴散機理：La（鑭）元素能夠增強氮原子在鐵表面的吸附能力，而Ce（鈰）元素則顯著降低氮原子從鐵表面向次表面擴散的能量壁壘，這一發(fā)現(xiàn)為稀土催化滲氮技術(shù)的優(yōu)化提供了理論支撐。在實際工藝中，Zhu等人[64]針對TC21-DT鈦合金采用了稀土輔助鹽浴滲氮技術(shù)，發(fā)現(xiàn)添加氧化鈰后氮原子擴散通路得到了拓展，滲氮效率大幅提升，滲氮層硬度相較于未采用稀土處理的樣品提高約2倍。韋乃安等人[65]發(fā)現(xiàn)增加稀土含量促進了TC4中鈦原子晶格畸變，提升了δ-TiN相的成核速率，促使?jié)B層厚度增加、綜合性能增強。

2.6復(fù)合滲氮

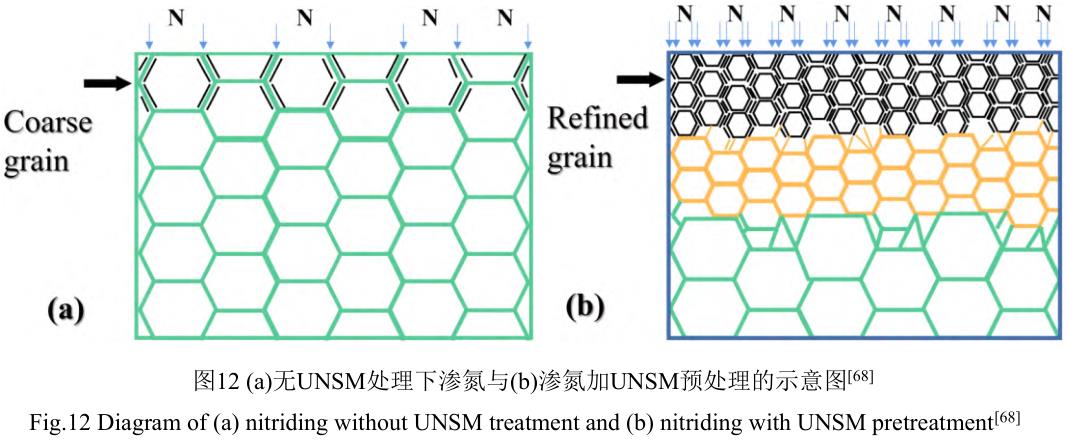

鈦合金滲氮中存在由于滲氮溫度過高，導致基體性能急劇退化，而長時間滲氮會增加能耗和生產(chǎn)成本等問題。研究表明，應(yīng)用表面納米化復(fù)合滲氮工藝，能使表面晶粒尺寸細化至納米級，引入高位錯和高密度晶界，降低氮原子擴散激活能，強化活性氮原子吸附與擴展擴散，提升滲氮速率并實現(xiàn)低溫滲氮，展示出良好的應(yīng)用前景。目前，主要采用機械研磨、強噴丸等表面形變納米化來改善鈦合金滲氮工藝。采用球磨-氣體滲氮硬化處理Ti-5Al-5Mo-5V-Cr-Fe鈦合金，相較于氣體滲氮，形成了更小晶粒尺寸的深擴散區(qū)，減少了疲勞裂紋的萌生與擴展，滲層硬度、厚度分別增加20%、30%，疲勞極限提高15%[66]。采用超聲噴丸預(yù)技術(shù)(USP)對Ti6Al4V進行氣體滲氮（GN）前預(yù)處理，發(fā)現(xiàn)USP/GN復(fù)合處理后滲氮效率明顯提高，滲氮深度提高了26.92%，滲層表面硬度提高了30.43%，耐磨性提高了70.6倍[67]。應(yīng)用超聲納米晶表面改性（UNSM）對TC4進行氣體滲氮前預(yù)處理，發(fā)現(xiàn)UNSM預(yù)處理引入了塑性變形區(qū)，高密度位錯和納米級晶界使得氮吸附能力和反應(yīng)能力增強，滲層厚度、強度、硬度及與基體的附著力顯著增強[68]，其機理示意圖如圖12。表3為鈦合金應(yīng)用其他復(fù)合滲氮及其滲氮效率。總體而言，滲氮復(fù)合其他表面技術(shù)通過協(xié)同作用，增強了表面滲透效果、改善了擴散動力學、優(yōu)化了合金組織結(jié)構(gòu)、增強了滲氮穩(wěn)定性、更加全面地促進了滲氮效率的提高。

2.7其他滲氮工藝

除上述鈦合金常用滲氮工藝外，國內(nèi)外學者還研究了其他新型滲氮工藝。Yang等人[72]對Ti6Al4V進行真空電磁感應(yīng)滲氮，制備了具有優(yōu)異硬度和耐磨性的梯度滲氮層。姜雪婷等人[73]對Ti6Al4V采用真空感應(yīng)快速滲氮，制備了均勻致密、具有高耐蝕性的滲層。Takesue等人[74]發(fā)現(xiàn)吹氣感應(yīng)加熱(GBIH)氮化能夠基于渦流效應(yīng)和鈍化膜消失，在Ti6Al4V上滲氮幾分鐘形成的滲層特征相似于普通氣體滲氮幾小時的滲層。表4總結(jié)了目前鈦合金常用的滲氮工藝的優(yōu)缺點，實際應(yīng)用中應(yīng)綜合考慮各因素，確定適宜的工藝。

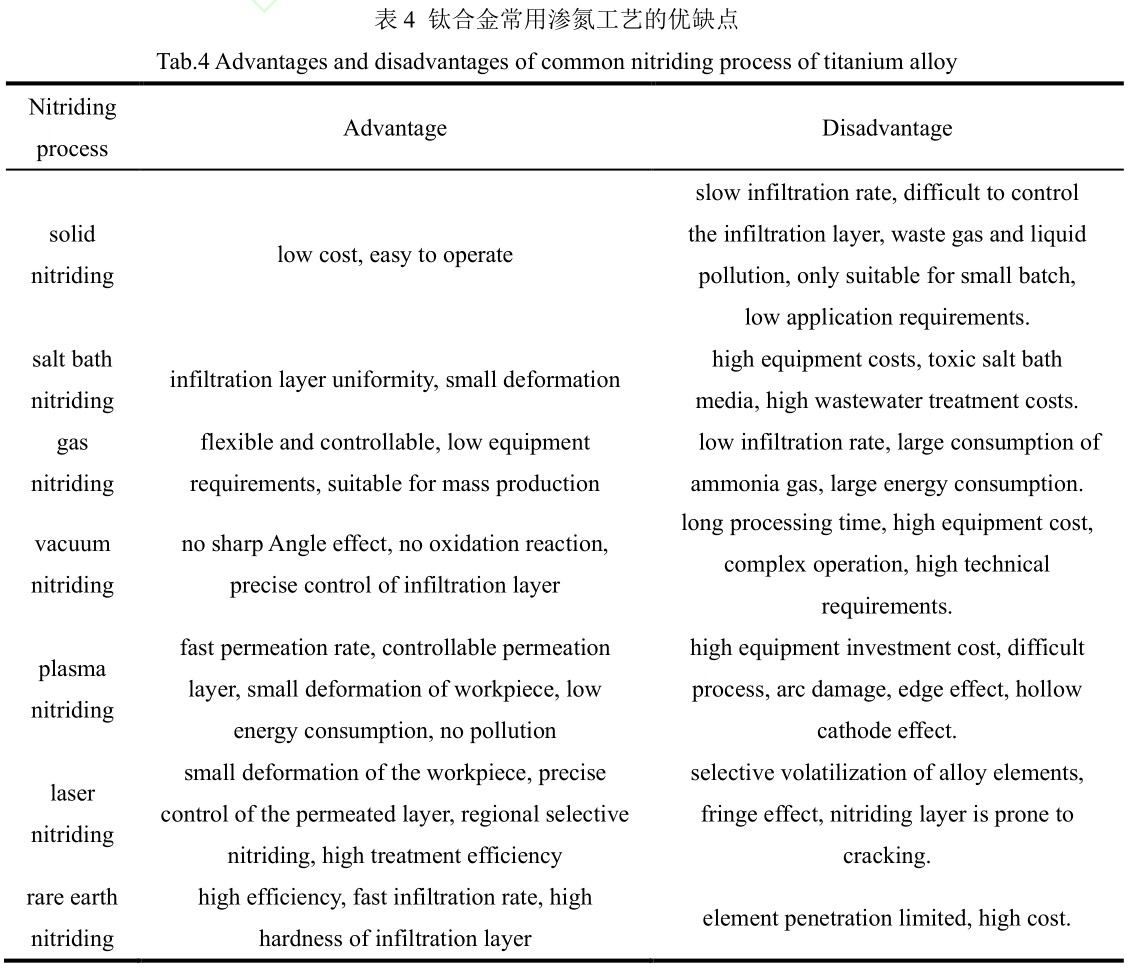

3、結(jié)論與展望

本文對鈦合金各種滲氮工藝及工藝參數(shù)對滲層的影響進行了較為系統(tǒng)的梳理與總結(jié)，主要得出以下結(jié)論:

1)滲氮是鈦合金中廣泛應(yīng)用的表面處理技術(shù)，具有工藝簡單、變形小、化學穩(wěn)定性高等優(yōu)點。鈦合金滲氮的機理主要為高溫環(huán)境下氮原子的擴散和與鈦原子的氮化反應(yīng)，主要生成以TiN、Ti2N形式的化合物，從而制備具有高硬度、高穩(wěn)定性、低摩擦系數(shù)等優(yōu)異性能的滲氮層。

2)滲氮溫度與滲氮時間是影響鈦合金滲氮的主要工藝參數(shù)，對滲氮層的組織與性能產(chǎn)生了重要影響。此外各工藝參數(shù)基本都存在合理的范圍或閾值，可以分別從擴散速率、氮氣濃度、滲透深度、滲層質(zhì)量及穩(wěn)定性等方面來實現(xiàn)對滲氮過程的控制。然而，目前對于鈦合金滲氮中電流、電壓、真空度等工藝參數(shù)的研究偏少，需進一步探索，以期為各工藝參數(shù)對鈦合金滲氮層的性能優(yōu)化提供有益借鑒。

3)目前各種鈦合金滲氮工藝在應(yīng)用中可能面臨一些問題，如生產(chǎn)周期長，成本高，滲氮層薄且脆，不能承受集中的重載荷，滲層附著力不足，存在變形和殘余應(yīng)力等。隨著鈦合金應(yīng)用領(lǐng)域的不斷拓展，未來應(yīng)最大化發(fā)揮各滲氮工藝的優(yōu)勢，傾向于縮短生產(chǎn)周期、優(yōu)化滲氮結(jié)構(gòu)、降低滲層脆性、提升滲層性能等方面發(fā)展，并逐步淘汰高能耗、污染性的滲氮工藝。發(fā)展新型高效的鈦合金滲氮工藝，綜合應(yīng)用滲氮復(fù)合噴丸、超聲納米晶表面改性、PVD等處理工藝，能有效地提高滲氮效率，制備優(yōu)異性能的滲氮層，這將是鈦合金滲氮工藝未來發(fā)展方向的重點和難點。

參考文獻：

[1]ZHANG W, FAN J, HUANG H, et al. Creep Anisotropy Characteristics and Microstructural Crystallography of Marine Engineering Titanium Alloy Ti6321 Plate at Room Temperature [J].Materials Science and Engineering: A, 2022, 854.

[2]ZHANG L C, CHEN L Y, ZHOU S, et al. Powder Bed Fusion Manufacturing of Beta-Type Titanium Alloys for Biomedical Implant Applications: A review [J]. Journal of Alloys and Compounds, 2023,936.

[3]BAI H, ZHONG L, KANG L, et al. A Review on Wear-resistant Coating with High Hardness and High Toughness on the Surface of Titanium Alloy [J]. Journal of Alloys and Compounds, 2021, 882.

[4]UTU I D, MARGINEAN G, HULKA I, et al. Properties of the Thermally Sprayed Al2O3–TiO₂ Coatings Deposited on Titanium Substrate [J]. International Journal of Refractory Metals and Hard Materials, 2015, 51: 118-123.

[5]ASSADI H, KREYE H, G?RTNER F, et al. Cold Spraying – A Materials Perspective [J]. Acta Materialia, 2016, 116: 382-407.

[6]李聰, 聶冰悅, 任延杰 等. 汽輪機鈦合金末級葉片抗水蝕涂層的研究進展 [J]. 長沙理工大學學報(自然科學版), 2022, 19(04): 32-46.

LI Cong, NIE Bing-yue, REN Yan-jie, et al. Research Status of Anti-water Erosion Coatings for the Final Stage Titanium Bladein Steam Turbines[J]. Journal of Changsha University of Science & Technology(Natural Science),2022, 19(04): 32-46.

[7]莊 唯 , 王 耀 勉 , 楊 換 平 等 . 鈦 合 金 滲 碳 處 理 研 究 進 展 [J]. 材 料 導 報 , 2020, 34(S2):1344-1347+1355.

ZHUANG Wei, WANG Yao-mian, YANG Chang-ping, et al. Research Progress in Carburizing Treatment of Titanium Alloys[J]. Materials Reports, 2020, 34(S2): 1344-1347+1355.

[8]WANG S, LIAO Z, LIU Y, et al. The Tribological Behaviors of Three Films Coated on Biomedical Titanium Alloy by Chemical Vapor Deposition [J]. Journal of Materials Engineering and Performance,2015, 24(11): 4462-4474.

[9]RAAIF M. Investigating the Structure and Tribo-mechanical Performance of PVD TiN on Bearing TiN Substrate Constructed by Rf Plasma [J]. Materials Chemistry and Physics, 2019, 224: 117-123.

[10]CHEN B, XIE H, SHEN L, et al. Electroless Ni–Sn–P Plating to Fabricate Nickel Alloy Coated Polypropylene Membrane with Enhanced Performance [J]. Journal of Membrane Science, 2021, 640.

[11]VLCAK P, SEPITKA J, DRAHOKOUPIL J, et al. Structural Characterization and Mechanical Properties of A Titanium Nitride-Based Nanolayer Prepared by Nitrogen Ion Implantation on A Titanium Alloy [J]. Journal of Nanomaterials, 2016, 2016: 1-7.

[12]MEGHWAL A, ANUPAM A, MURTY B S, et al. Thermal Spray High-Entropy Alloy Coatings: A Review [J]. Journal of Thermal Spray Technology, 2020, 29(5): 857-893.

[13]張建斌, 余冬梅. 鈦及鈦合金的激光表面處理研究進展 [J]. 稀有金屬材料與工程, 2015, 44(01):247-254.

Zhang Jian-bin, Yu Dong-mei. Research Progress on Laser Surface Treatment of Titanium and Titanium Alloys [J]. Rare Metal Materials and Engineering, 2015, 44(01): 247-254.

[14]WU W, XIE G, SUN L, et al. A Study on Adsorption, Dissociation, Penetration, and Diffusion of Nitrogen on and in α-Ti via First-principles Calculations [J]. Vacuum, 2024, 221.

[15]王琳, 孫楓, 王赟. α 型鈦合金離子滲氮工藝 [J]. 金屬熱處理, 2018, 43(12): 166-169.

WANG Lin, SUN Feng, WANG Yun. Plasma Nitriding Process of α Titanium Alloy[J]. Heat Treatment of Metals,2018, 43(12): 166-169.

[16]SIYAHJANI F, ATAR E, CIMENOGLU H. Structural Changes on the Surface of Alloy Ti6Al7Nb Under Gas Nitriding [J]. Metal Science and Heat Treatment, 2016, 58(3-4): 170-174.

[17]LEE H, KANG H, KIM J, et al. Inward Diffusion of Al and Ti3Al Compound Formation in the Ti–6Al–4V Alloy During High Temperature Gas Nitriding [J]. Surface and Coatings Technology, 2014,240: 221-225.

[18]LIANG S X, YIN L X, LIU X Y, et al. Kinetics of Thermodiffusion of TZ20 Titanium Alloy Gas-nitride within Temperature of 500 °C–650 °C [J]. Journal of Alloys and Compounds, 2018, 734:172-178.

[19]LI H, CUI Z, LI Z, et al. Surface Modification by Gas Nitriding for Improving Cavitation Erosion Resistance of CP-Ti [J]. Applied Surface Science, 2014, 298: 164-170.

[20]ZHECHEVA A, MALINOV S, SHA W. Studying and Modeling Surface Gas Nitriding for Titanium Alloys [J]. Jom, 2007, 59(6): 38-40.

[21]ZHECHEVA A, MALINOV S, SHA W. Titanium Alloys after Surface Gas Nitriding [J]. Surface and Coatings Technology, 2006, 201(6): 2467-2474.

[22]TOBO?A D, MORGIEL J, MAJ ?. TEM Analysis of Surface Layer of Ti-6Al-4V ELI Alloy after Slide Burnishing and Low-temperature Gas Nitriding [J]. Applied Surface Science, 2020, 515.

[23]楊峰, 熊茫茫, 祝圓圓 等. TA2 工業(yè)純鈦負壓下間歇式氣體滲氮 [J]. 金屬熱處理, 2016, 41(12):137-140.

YANG Feng, XIONG Mang-mang, ZHU Yuan-yuan, et al. Intermittent Gas Nitriding of TA2 Industry Pure Titanium under Negative Pressure[J]. Heat Treatment of Metals, 2016, 41(12): 137-140.

[24]JIANG X J, WANG S Z, FENG Z H, et al. Improving Vacuum Gas Nitriding of a Ti-based Alloy via Surface Solid Phase Transformation [J]. Vacuum, 2022, 197.

[25]呂源遠, 岳赟, 杜志浩 等. 不同溫度低壓真空滲氮對新型 TiZr 基合金微觀組織及摩擦學性能的影響 [J]. 材料導報, 2022, 36(17): 167-173.

LYU Yuan-yuan, YUE Yun, DU Zhi-hao, et al. Effect of Low-pressure Vacuum Nitriding Temperatures on Microstructure and Tribological Properties of Novel TiZr-based Alloy[J]. Materials Reports, 2022, 36(17):167-173.

[26]彭旭, 劉靜, 張純 等. TC4 鈦合金負壓真空脈沖滲氮層的組織與性能 [J]. 材料熱處理學報, 2017,38(01): 146-151.

PENG Xu, LIU Jing, ZHANG Chun, et al. Microstructure and Properties of Negative Pressure Pulse Vacuum Nitriding Layer of TC4 Titanium Alloy[J]. Transactions of Materials and Heat Treatment, 2017, 38(01): 146-151.

[27]周軍, 楊闖, 馬亞芹 等. 真空滲氮時間對 TC4 鈦合金滲氮層組織與性能的影響 [J]. 金屬熱處理,2018, 43(09): 80-84.

ZHOU Jun, YANG Chuang, MA Ya-qin, et al. Influence of Vacuum Nitriding Time on Microstructure and Properties of Nitriding Layer of TC4 Titanium Alloy[J]. Heat Treatment of Metals, 2018, 43(09): 80-84.

[28]張純, 劉靜, 李遠會 等. TC4 鈦合金間歇式真空滲氮工藝研究 [J]. 熱加工工藝, 2017, 46(12):171-174.

ZHANG Chun, LIU Jing, LI Yuan-hui, et al. Research on Intermittent Vacuum Nitriding Process for TC4 Titanium Alloy[J]. Hot Working Technology, 2017, 46(12): 171-174.

[29]楊闖, 劉靜, 馬亞芹 等. 不同壓力對 TC4 鈦合金真空脈沖滲氮的影響 [J]. 表面技術(shù), 2015,44(08): 76-80+114.

YANG Chuang, LIU Jing, MA Ya-qin, et al. Influence of Different Pressure on Vacuum Pulse Nitriding of TC4 Titanium Alloy[J]. Surface Technology, 2015, 44(08): 76-80+114.

[30]楊闖, 劉靜, 馬亞芹 等. 間歇滲氮周期對 TC4 鈦合金真空滲氮的影響 [J]. 金屬熱處理, 2015,40(09): 156-159.

YANG Chuang, LIU Jing, MA Ya-qin, et al. Influence of Intermittent Period on Vacuum Nitriding of TC4 Titanium Alloy[J]. Heat Treatment of Metals, 2015, 40(09): 156-159.

[31]YANG C, LIU J. Intermittent Vacuum Gas Nitriding of TB8 Titanium Alloy [J]. Vacuum, 2019, 163:52-58.

[32]元云崗. 表面納米化/離子氮化復(fù)合處理對 TC4 鈦合金微動磨損機制的影響 [D]; 中國地質(zhì)大學(北京), 2018.

YUAN Yun-gang. Influence of Surface Nanocrystallization/nitriding Treatment on the Mechanism Fretting Wearof TC4 Titanium Alloy[D]. China University of Geosciences (Beijing), 2018.

[33]趙福帥, 李永康, 畢永潔 等. 鈦合金等離子體表面滲氮改性的研究進展 [J]. 熱處理技術(shù)與裝備,2021, 42(04): 54-60.

ZHAO Fu-shuai, LI Yong-kang, BI Yong-jie, et al. Research Progress of Plasma Surface Nitriding Modification on Titanium Alloy[J]. Heat Treatment Technology and Equipment, 2021, 42(04): 54-60.

[34]陳涵悅. TC4 鈦合金表面納米化與離子滲氮的工藝、結(jié)構(gòu)與性能 [D]; 華南理工大學, 2021.

CHEN Han-yue. Process, Structure and Performance of SurfaceNanocrystallization and Ion Nitriding on TC4 Titanium[D]. South China University of Technology, 2020.

[35]朱全意, 李雙喜, 趙少甫 等. 離子滲氮技術(shù)在工程應(yīng)用中的研究進展 [J]. 熱加工工藝, 2019,48(10): 35-38.

ZHU Quan-yi, LI Shuang-xi, ZHAO Shao-fu, et al. Research Progress of Ion Nitriding Technology in Engineering Application[J]. Hot Working Technology, 2019, 48(10): 35-38.

[36]HOSSEINI S R, AHMADI A. Evaluation of the Effects of Plasma Nitriding Temperature and Time on the Characterisation of Ti 6Al 4V Alloy [J]. Vacuum, 2013, 87: 30-39.

[37]SHE D, YUE W, FU Z, et al. Effects of Nitriding Temperature on Microstructures and Vacuum Tribological Properties of Plasma-nitrided Titanium [J]. Surface and Coatings Technology, 2015, 264:32-40.

[38]FAROKHZADEH K, EDRISY A, PIGOTT G, et al. Scratch Resistance Analysis of Plasma-nitrided Ti–6Al–4V Alloy [J]. Wear, 2013, 302(1-2): 845-853.

[39]FAROKHZADEH K, EDRISY A. Fatigue Improvement in Low Temperature Plasma Nitrided Ti–6Al–4V Alloy [J]. Materials Science and Engineering: A, 2015, 620: 435-444.

[40]SHEN H, WANG L. Formation, Tribological and Corrosion Properties of Thicker Ti-N Layer Produced by Plasma Nitriding of Titanium in a N2-NH3 Mixture Gas [J]. Surface and Coatings Technology, 2020,393.

[41]MOHAN L, RAJA M D, UMA T S, et al. In-Vitro Biocompatibility Studies of Plasma-Nitrided Titanium Alloy β-21S Using Fibroblast Cells [J]. Journal of Materials Engineering and Performance,2016, 25(4): 1508-1514.

[42]SHEN H, WANG L. Tribological Properties of Ti-N Compound Layer Formed on Ti6Al4V by HCD Assisted Plasma Nitriding [J]. Materials Today Communications, 2023, 36.

[43]佘丁順, 岳文, 付志強 等. 工業(yè)純鈦 TA2 離子滲氮后的組織結(jié)構(gòu)與真空摩擦磨損性能研究 [J]. 稀有金屬材料與工程, 2015, 44(01): 133-139.

SHE Ding-shun, YUE Wen, FU Zhi-qiang, et al. Microstructure and Vacuum Tribological Properties of Commercial Titanium TA2 Treated by Plasma Nitriding [J]. Rare Metal Materials and Engineering, 2015, 44(01):133-139.

[44]BORISYUK Y V, ORESHNIKOVA N M, BERDNIKOVA M A, et al. Plasma Nitriding of Titanium Alloy Ti5Al4V2Mo [J]. Physics Procedia, 2015, 71: 105-109.

[45]LI Y, ZHOU Z, YI X, et al. Improved Seawater Corrosion Resistance of Electron Beam Melting Ti6Al4V Titanium Alloy by Plasma Nitriding [J]. Vacuum, 2023, 216.

[46]李景陽, 王文波, 秦林, 等. TD3 鈦合金離子滲氮層的摩擦磨損性能 [J]. 金屬熱處理, 2021,46(09): 258-261.

LI Jing-yang, WANG Wen-bo, QIN Lin, et al. Friction and Wear Properties of Nitrided Layer of TD3 Titanium Alloy[J]. Heat Treatment of Metals, 2021, 46(09): 258-261.

[47]李永康, 趙亞晴, 邵明昊, 等. TC4 鈦合金離子滲氮層的微觀結(jié)構(gòu)和性能 [J]. 熱處理, 2021,36(05): 23-27.

LI Yong-kang, ZHAO Ya-qing, SHAO Ming-hao, et al. Microstructure and Property of Ion Nitrided Layer in TC4 Titanium Alloy[J]. Heat Treatment, 2021, 36(05): 23-27.

[48]WEN K, ZHANG C, GAO Y. Influence of Gas Pressure on the Low-temperature Plasma Nitriding of Surface-nanocrystallined TC4 Titanium Alloy [J]. Surface and Coatings Technology, 2022, 436.

[49]SENTHILSELVAN J, MONISHA K, GUNASEELAN M, et al. High Power Diode Laser Nitriding of Titanium in Nitrogen Gas Filled Simple Acrylic Box Container: Microstructure, Phase Formation,Hardness, Dendrite and Martensite Solidification Analyses [J]. Materials Characterization, 2020, 160.

[50]于群, 時垌, 林威, 等. 氣體催化滲氮研究進展 [J]. 材料熱處理學報, 2022, 43(09): 12-19.

YU Qun, SHI Dong, LIN Wei, et al. Research Progress on Gas Catalytic Nitriding[J]. Transactions of Materials and Heat Treatment, 2022, 43(09): 12-19.

[51]HUANG Y, ZHU Y, ZHAO Y, et al. Experimental Investigation for Pulsed Laser Nitriding of Metals [J].Optics & Laser Technology, 2023, 157.

[52]ABBOUD J H. Effect of Processing Parameters on Titanium Nitrided Surface Layers Produced by Laser Gas Nitriding [J]. Surface and Coatings Technology, 2013, 214: 19-29.

[53]顧玉芬, 耿培彪, 石玗, 等. 光纖激光氮化處理對 TC4 合金組織和性能的影響 [J]. 蘭州理工大學學報, 2020, 46(04): 10-14.

GU Yu-fen, GENG Pei-biao, SHI Yu, et al. Effect of Laser Power on Microstructure and Properties of Laser Nitriding Layer of TC4 Alloy[J]. Journal of Lanzhou University of Technology, 2020, 46(04): 10-14.

[54]FU Y, ZHANG X-C, SUI J-F, et al. Microstructure and Wear Resistance of One-step in-situ Synthesized TiN/Al Composite Coatings on Ti6Al4V Alloy by a Laser Nitriding Process [J]. Optics &Laser Technology, 2015, 67: 78-85.

[55]王一龍, 俞偉元, 路文江, 等. 激光氣體滲氮工藝對 TC4 鈦合金表面性能的影響 [J]. 電焊機,2016, 46(11): 45-49.

WANG Yi-long, YU Wei-yuan, LU Wen-jiang, et al. Effect of Laser Gas Nitriding Process on the Surface Properties of Titanium Alloy TC4[J]. Electric Welding Machine, 2016, 46(11): 45-49.

[56]KASPAR J, BRETSCHNEIDER J, JACOB S, et al. Microstructure, Hardness and Cavitation Erosion Nehaviour of Ti–6Al–4V Laser Nitrided under Different Gas Atmospheres [J]. Surface Engineering,2013, 23(2): 99-106.

[57]ZENG C, WEN H, HEMMASIAN ETTEFAGH A, et al. Laser Nitriding of Titanium Surfaces for Biomedical Applications [J]. Surface and Coatings Technology, 2020, 385.

[58]ABBOUD J H, FIDEL A F, BENYOUNIS K Y. Surface Nitriding of Ti–6Al–4V Alloy with a High Power CO2 Laser [J]. Optics & Laser Technology, 2008, 40(2): 405-414.

[59]盧芳, 王維夫, 姚建華, 等. 不同氮氬比對 TC4 合金激光氣體滲氮的影響 [J]. 材料熱處理學報,2011, 32(S1): 154-157.

LU Fang, WANG Wei-fu, YAO Jian-hua, et al. Influence of Different Nitrogen Argon Proportion on Laser Surface Nitriding of TC4 Alloy[J]. Transactions of Materials and Heat Treatment, 2011, 32(S1): 154-157.

[60]李文生, 張文斌, 武彥榮, 等. TC4 鈦合金不同氣源激光滲氮行為 [J]. 中國有色金屬學報, 2020,30(04): 817-828.

LI Wen-sheng, ZHANG Wen-bin, WU Yan-rong, et al. Laser Nitriding Behavior of Ti-6Al-4V with Different Gas Sources[J]. The Chinese Journal of Nonferrous Metals, 2020, 30(04): 817-828.

[61]DAI M, LI C, HU J. The Enhancement Effect and Kinetics of Rare Earth Assisted Salt Bath Nitriding [J]. Journal of Alloys and Compounds, 2016, 688: 350-356.

[62]YANG Y, ZHOU X, PAN F, et al. Effect of Rare-earth Doping on Adsorption of Carbon Atom on Ferrum Surface and in Ferrum Subsurface: A first-principles Study [J]. Journal of Rare Earths, 2021,39(9): 1144-1150.

[63]YANG Y, DAI X Z, YANG X R, et al. First-principles Analysis on the Role of Rare-earth Doping in Affecting Nitrogen Adsorption and Diffusion at Fe Surface Towards Clarified Catalytic Diffusion Mechanism in Nitriding [J]. Acta Materialia, 2020, 196: 347-354.

[64]ZHU Y S, LU W Z, ZUO D W, et al. A novel Rare Earth-salt Bath Nitriding of TC21-DT Titanium Alloy [J]. Surface Engineering, 2016, 34(2): 128-131.

[65]韋乃安, 韋春貝, 代明江, 等. 稀土含量對 Ti6Al4V 鈦合金等離子滲氮層組織和摩擦學性能的影響 [J]. 表面技術(shù), 2020, 49(03): 148-154.

WEI Nai-an, WEI Chun-bei, DAI Ming-jiang, et al. Effect of Rare Earth Content on the Microstructure and Friction Properties of Ti6AI4V Alloy by Plasma Nitriding[J]. Surface Technology, 2020, 49(3): 148-154.

[66]LAVRYS S M, POHRELYUK I M, LUKYANENKO A G. Fatigue Limit of Two-Phase Titanium Alloy after Surface Deformation-Diffusion Treatment [J]. Jom, 2023, 75(4): 1251-1260.

[67]XU S, CAO Y, DUAN B, et al. Enhanced Strength and Sliding Wear Properties of Gas Nitrided Ti-6Al-4V Alloy by Ultrasonic Shot Peening Pretreatment [J]. Surface and Coatings Technology, 2023,458.

[68]LIU J, SUSLOV S, VELLORE A, et al. Surface Nanocrystallization by Ultrasonic Nano-crystal Surface Modification and its Effect on Gas Nitriding of Ti6Al4V Alloy [J]. Materials Science and Engineering: A, 2018, 736: 335-343.

[69]YUMUSAK G, LEYLAND A, MATTHEWS A. The Effect of Pre-deposited Titanium-based PVD Metallic Thin Films on the Nitrogen Diffusion Efficiency and Wear Behaviour of Nitrided Ti Alloys [J].Surface and Coatings Technology, 2020, 394.

[70]LI B, SHEN Y, HU W. Surface Nitriding on Ti–6Al–4V Alloy via Friction Stir Processing Method under Nitrogen Atmosphere [J]. Applied Surface Science, 2013, 274: 356-364.

[71]ZHANG C, WEN K, GAO Y. Columnar and Nanocrystalline Combined Microstructure of the Nitrided Layer by Active Screen Plasma Nitriding on Surface-nanocrystalline Titanium Alloy [J]. Applied Surface Science, 2023, 617.

[72]YANG F, LI K-M, LIU X-J, et al. Microstructure and Properties of Gradient Nitrided Layer on Ti6Al4V Alloys [J]. Rare Metals, 2022, 42(2): 651-663.

[73]姜雪婷, 劉港, 周縣, 等. Ti-6Al-4V 合金滲氮層的生物腐蝕行為 [J]. 金屬熱處理, 2022, 47(01):197-201.

JIANG Xue-ting, LIU Gang, ZHOU Xian, et al. Biological Corrosion Behavior of Nitriding Layer of Ti-6Al-4V Alloy[J]. Heat Treatment of Metals, 2022, 47(01): 197-201.

[74]TAKESUE S, KIKUCHI S, MISAKA Y, et al. Rapid Nitriding Mechanism of Titanium Alloy by Gas Blow Induction Heating [J]. Surface and Coatings Technology, 2020, 399.

相關(guān)鏈接
